RP2350 HUB75 Driver¤
Deska pro řízení HUB75 displejů založená na čipu RP2350

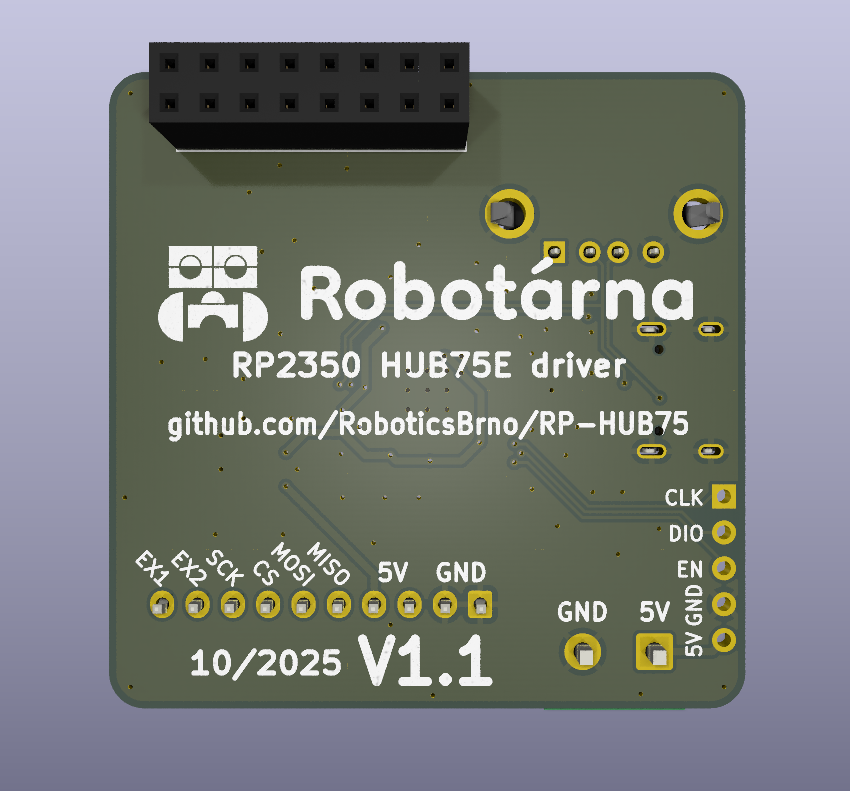

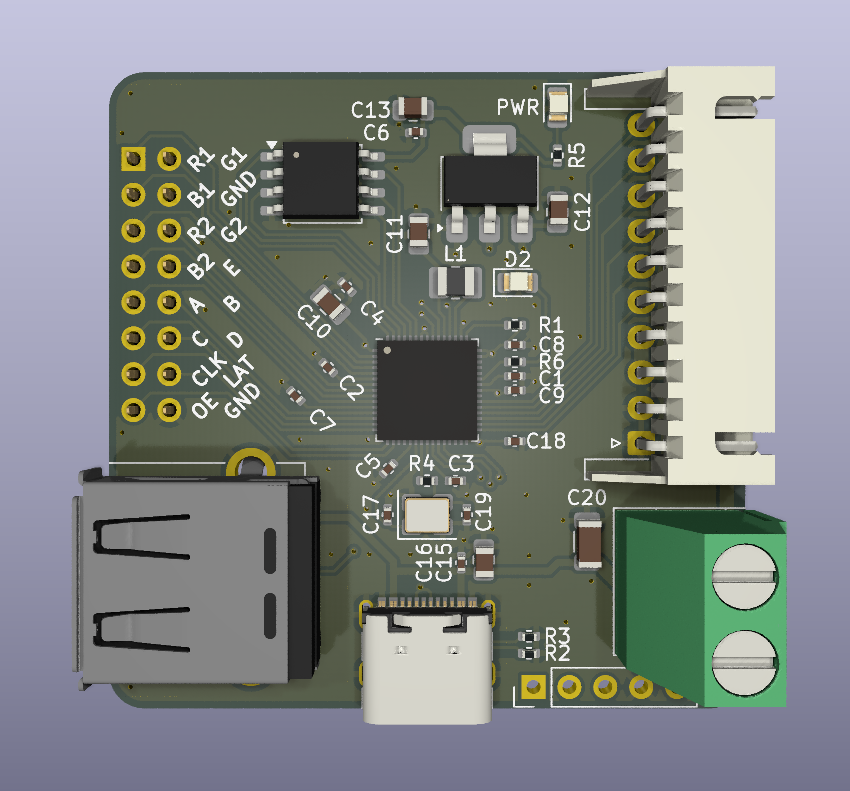

Pinout¤
Displej¤
| RP2350 | Displej | Displej | RP2350 |
|---|---|---|---|
| IO0 | R1 | G1 | IO1 |
| IO2 | B1 | GND | GND |
| IO3 | R2 | G2 | IO4 |
| IO5 | B2 | E | IO6 |
| IO7 | A | B | IO8 |
| IO9 | C | D | IO10 |
| IO11 | CLK | LAT | IO12 |
| IO13 | OE | GND | GND |
Konektor¤
Note
Je možno použít QSPI nebo SPI, v tom případě musí být TX na MISO/RX pinu master desky!
| Konektor (pin) | Signál | RP2350 |
|---|---|---|
| 1 | GND | GND |
| 2 | 5V | 5V |
| 3 | 5V | 5V |
| 4 | D0 | IO19 |
| 5 | D1 | IO20 |
| 6 | D2 | IO21 |
| 7 | D3 | IO22 |
| 8 | GND | GND |
| 9 | CS | IO23 |
| 10 | CK | IO24 |
Extra konektor¤
- Na desce jsou vyvedené 2 extra datové piny na kterých je přístupné I2C a UART pro další rozšíření. (není implementováno)
| Pin | I2C | UART |
|---|---|---|
| 14 | SDA | TX |
| 15 | SCL | RX |
DBG & PWR Led¤
- Debug/status led - IO18
- Power led - 3V3
